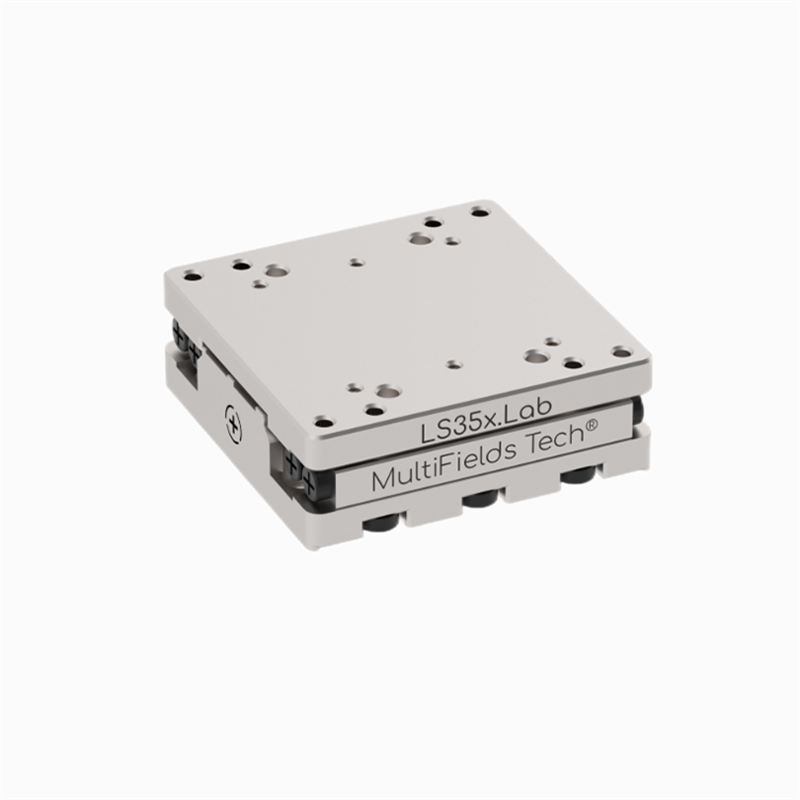

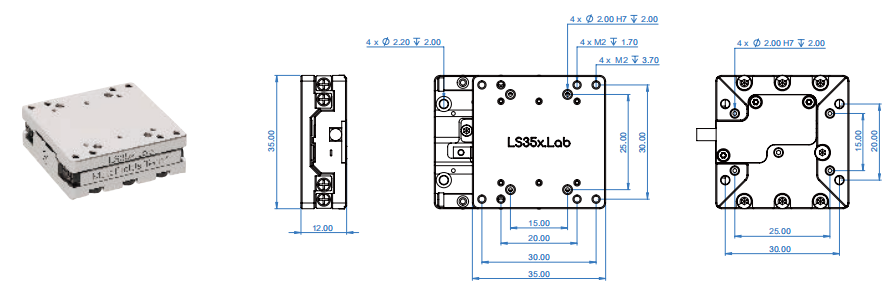

线性/垂直/升降/旋转/角摆位移台Lab系列：速度，最⼩步伐&负载的均衡之选；全品类超100种基础运动模块，覆盖绝⼤多数使⽤需求

1

特殊版本

.HV，高真空版本；

.UHV，超高真空版本；

.NM，完*无磁版本；

⽆

2

外形尺寸

35 × 35 × 12 mm

3

主体材料

标准版，.HV，.UHV 不锈钢：85 g；NM，纯钛；65 g

不锈钢；85 g

4

运动行程

20 mm

5

速度范围

默认：0.1 μm/s ~ 20 mm/s； .HV & .UHV 版本：0.1 μm/s ~ 2 mm/s

6

驱动力

典型值：2 N ；可选配：4 N

2 N

7

保持力

典型值：3 N ；可选配：5 N

8

水平方向使用*大负载

1 kg

9

竖直方向使用*大负载

默认：100 g，可选配：250 g

10

双向位置重复精度

±100 nm

±300 nm

11

全行程俯仰/偏摆

0.3 mrad

12

最小步伐（闭环)

5 nm

100 nm

13

位置传感器类型

光学位置传感器

14

位置传感器分辨率

标准版本 2 nm；.adv 版本 0.5 nm；

50 nm

15

线缆 & 接头

默认：屏蔽线缆D-Sub15；.UHV版本：Kapton 漆包线，D-Sub15 (PEEK)

16

控制器规格

MC-Newton.S系列

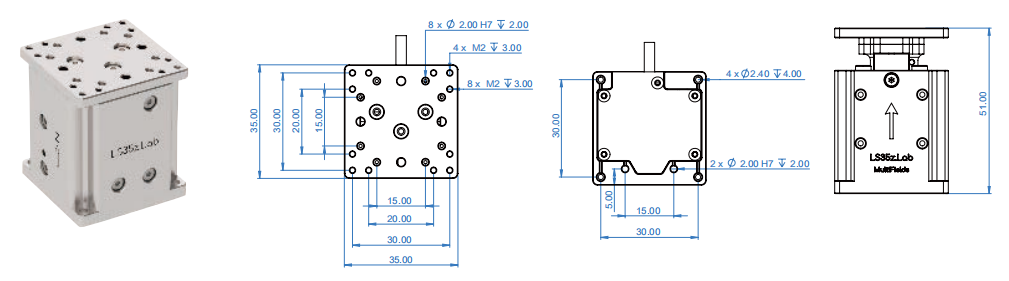

1

特殊版本

.HV, 高真空版本；.UHV, 超高真空版本；.NM, 完*无磁版本

无

2

外形尺寸

35 × 35 × 41 mm

35 × 35 × 41 mm

3

主体材料

标准版.HV, .UHV 不锈钢: 250 g；.NM, 纯钛，陶瓷: 160 g

不锈钢；250 g

4

运动行程

10 mm

10 mm

5

速度范围

默认: 0.1 μm/s ~ 10 mm/s；.HV & .UHV 版本：推荐使用 1 mm/s-

6

保持力

7.5 N

7.5 N

7

水平方向使用*大负载

典型值: 500 g；可选配: 1.5 kg-

8

双向位置重复精度

±150 nm

±300 nm

9

全行程俯仰 / 偏摆

0.3 mrad

0.3 mrad

10

最小步代 (闭环)

5 nm

100 nm

11

位置传感器类型

光学位置传感器

光学位置传感器

12

位置传感器分辨率

默认: 2 nm；可选配: 0.5 nm

50 nm

13

线缆 & 接头

默认：屏蔽线缆 D-Sub15；.UHV 版本: Kapton 漆包线，D-Sub15 (PEEK)-

14

控制器规格

MC-Newton.S 系列

MC-Newton.S 系列

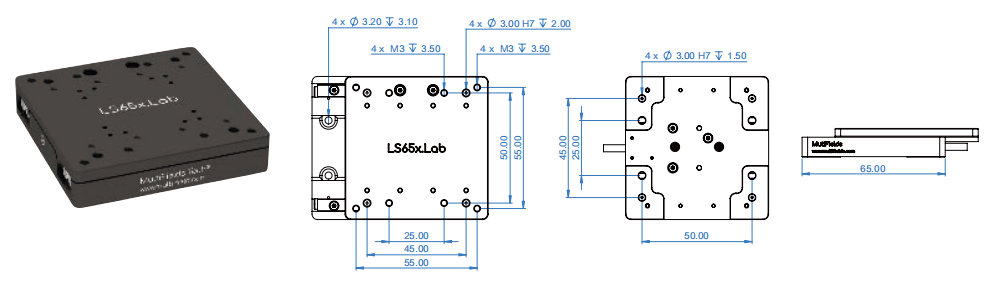

特殊版本

.HV, 高真空版本；.UHV, 超高真空版本；.NM, 完*无磁版本

无

外形尺寸

65 × 65 × 13 mm

65 × 65 × 13 mm

主体材料

标准版 铝合金，钢：160 g；.HV, .UHV 纯钛，钢：260 g；.NM, 纯钛，陶瓷：110 g

铝合金，钢：160 g

运动行程

30 mm

30 mm

速度范围

默认: 0.1 μm/s ~ 20 mm/s；.HV & .UHV 版本: 0.1 μm/s ~ 2 mm/s

驱动力

典型值: 2 N；可选配: 4 N

保持力

典型值: 3 N；可选配: 5 N

水平方向使用*大负载

2 kg

竖直方向使用*大负载

默认: 100 g；可选配: 250 g

双向位置重复精度

± 100 nm

± 300 nm

全行程俯仰/偏摆

0.3 mrad

0.3 mrad

最小步伐 (闭环)

5 nm

100 nm

位置传感器类型

光学位置传感器

光学位置传感器

位置传感器分辨率

标准版本 2 nm；adv 版本 0.5 nm

50 nm

线缆 & 接头

默认: 屏蔽线缆D-Sub15；.UHV版本: Kapton漆包线, D-Sub15 (PEEK)

控制器规格

MC-Newton.S系列

1. 特殊版本

.HV，高真空版本；.UHV，超高真空版本；.NM，完*无磁版本

无

2. 外形尺寸

65 × 65 × 44 mm

65 × 65 × 44 mm

3. 主体材料

标准版 铝合金，钢：310 g；.NM 纯钛，陶瓷：270 g；.HV .UHV 纯钛，钢：500 g

铝合金，钢：310 g

4. 运动行程

10 mm

10 mm

5. 速度范围

默认：0.1 μm/s ~ 10 mm/s；.HV & .UHV 版本：推荐使用 1 mm/s

-

6. 保持力

7.5 N

7.5 N

7. 水平方向使用*大负载

典型值：500 g；可选配：1.5 kg

-

8. 双向位置重复精度

± 150 nm

± 300 nm

9. 全行程俯仰 / 偏摆

0.3 mrad

0.3 mrad

10. 最小步优（闭环）

5 nm

100 nm

11. 位置传感器类型

光学位置传感器

光学位置传感器

12. 位置传感器分辨率

标准版本 2 nm；.adv 版本 0.5 nm

50 nm

13. 线缆 & 接头

默认：屏蔽线缆 D–Sub15；.UHV 版本：Kapon 漆包线，D–Sub15 (PEEK)

-

14. 控制器规格

MC-Newton.S 系列

MC-Newton.S 系列

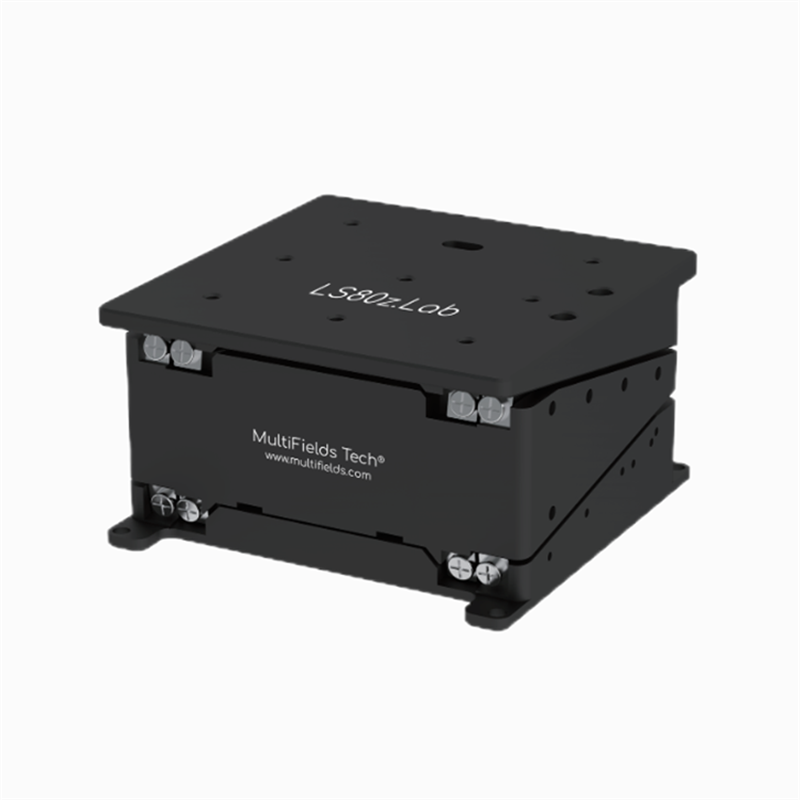

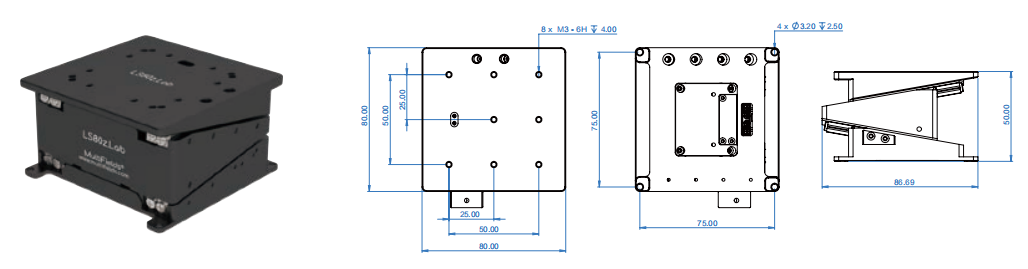

1. 特殊版本

.HV，高真空版本；

.UHV，超高真空版本；

.NM，完*无磁版本

2. 外形尺寸

80 × 80 × 40 mm

3. 主体材料

标准版 铝合金，钢：720 g；

.HV .UHV 纯钛，钢：840 g；

.NM 纯钛，陶瓷：640 g

4. 运动行程

10 mm

5. 速度范围

默认：0.1 μm/s ~ 3 mm/s；

.HV & .UHV 版本：推荐使用 0.3 mm/s

6. 保持力

15 N

7. 水平方向使用*大负载

典型值：1 kg；可选配：3 kg

8. 双向位置重复精度

± 150 nm

9. 全行程俯仰 / 偏摆

0.3 mrad

10. 最小步优（闭环）

5 nm

11. 位置传感器类型

光学位置传感器

12. 位置传感器分辨率

标准版本 2 nm；.adv 版本 0.5 nm；经济版本 .E 50 nm

13. 线缆 & 接头

默认：屏蔽线缆 D–Sub15；

.UHV 版本：Kapon 漆包线，D–Sub15 (PEEK)

14. 控制器规格

MC-Newton.S 系列

1. 特殊版本

.HV，高真空版本；

.UHV，超高真空版本；

.NM，完*无磁版本

2. 外形尺寸

105 × 105 × 20 mm

3. 主体材料

标准版 铝合金，钢：630 g；

.HV .UHV 纯钛，钢：910 g；

.NM 纯钛，陶瓷：770 g

4. 运动行程

60 mm（加长版本*高可至 200 mm）

5. 速度范围

默认：0.1 μm/s ~ 20 mm/s；

.HV & .UHV 版本：0.1 μm/s ~ 2 mm/s

6. 驱动力

3 N

7. 保持力

5 N

8. 水平方向使用*大负载

4 kg

9. 双向位置重复精度

±100 nm

10. 全行程俯仰 / 偏摆

0.2 mrad

11. 最小步优（闭环）

5 nm

12. 位置传感器类型

光学位置传感器

13. 位置传感器分辨率

标准版本 2 nm；.adv 版本 0.5 nm；经济版本 .E 50 nm

14. 线缆 & 接头

默认：屏蔽线缆 D–Sub15；

.UHV 版本：Kapon 漆包线，D–Sub15 (PEEK)

15. 控制器规格

MC-Newton.S 系列

1. 特殊版本

.HV，高真空版本；

无

.UHV，超高真空版本；

.NM，完*无磁版本

2. 外形尺寸

35 × 35 × 11 mm

35 × 35 × 11 mm

3. 中通直径

Φ 5 mm

Φ 5 mm

4. 转盘直径

Φ 33.5 mm

Φ 33.5 mm

5. 主体材料

标准版、.HV、.UHV：钢，70 g；

钢：70 g

.NM：纯钛，陶瓷，90 g

6. 运动行程

360° 连续运动

360° 连续运动

7. 速度范围

默认：0.0005°/s ~ 45°/s；

.HV & .UHV 版本：推荐使用 4.5°/s

8. *大负载（底座水平放置）

500 g

500 g

9. 保持力矩

0.05 N·m

0.05 N·m

10. 驱动力矩

0.02 N·m

0.02 N·m

11. 最小步优

3 μrad

10 μrad

12. 双向重复定位精度

± 7.5 μrad

± 25 μrad

13. 位置传感器类型

光学位置传感器

光学位置传感器

14. 位置传感器分辨率

标准版本：0.2 μrad；

3 μrad

经济版本 .E：3 μrad

15. 线缆 & 接头

默认：屏蔽线缆 D–Sub15；

.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)

16. 控制器规格

MC–Newton.S 系列

MC–Newton.S 系列

1. 特殊版本

.HV，高真空版本；

无

.UHV，超高真空版本；

.NM，完*无磁版本

2. 外形尺寸

65 × 65 × 13 mm

65 × 65 × 13 mm

3. 中通直径

Φ 25.4 mm

Φ 25.4 mm

4. 转盘直径

Φ 62 mm

Φ 62 mm

5. 主体材料

标准版 铝合金，钢：120 g；

铝合金，钢：120 g

.HV，.UHV 纯钛，钢：170 g；

.NM 纯钛，陶瓷：120 g

6. 运动行程

360° 连续运动

360° 连续运动

7. 速度范围

默认：0.0005 °/s ~ 25 °/s；

.HV & .UHV 版本：推荐使用 2.5 °/s

8. *大负载（底座水平放置）

1 kg

1 kg

9. 保持力矩

0.1 N·m

0.1 N·m

10. 驱动力矩

0.04 N·m

0.04 N·m

11. 最小步伐

3 μrad

10 μrad

12. 双向重复定位精度

± 5 μrad

± 20 μrad

13. 位置传感器类型

光学位置传感器

光学位置传感器

14. 位置传感器分辨率

标准版本：0.07 μrad；

2 μrad

经济版本 .E：2 μrad

15. 线缆 & 接头

默认：屏蔽线缆 D–Sub15；

.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)

16. 控制器规格

MC–Newton.S 系列

MC–Newton.S 系列

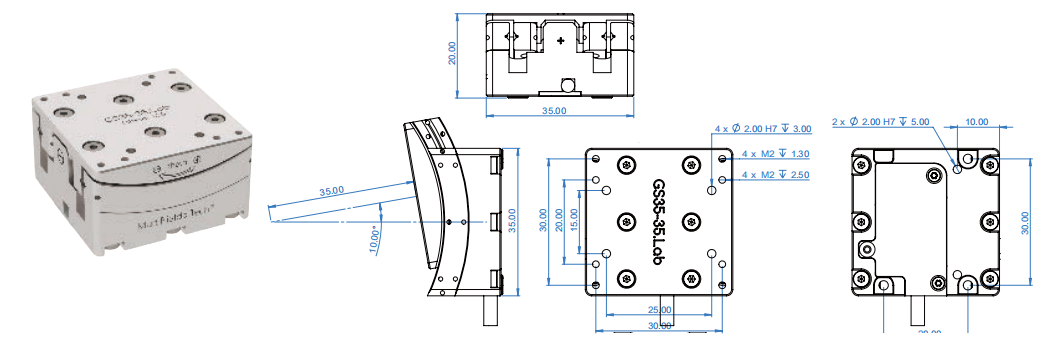

1. 特殊版本

.HV，高真空版本；

.HV，高真空版本；

.UHV，超高真空版本；

.UHV，超高真空版本；

.NM，完*无磁版本

.NM，完*无磁版本

2. 外形尺寸

35 × 35 × 20 mm

35 × 35 × 20 mm

3. 主体材料

标准版、.HV、.UHV：不锈钢：250 g；

标准版、.HV、.UHV：不锈钢：250 g；

.NM：纯钛，陶瓷：90 g

.NM：纯钛，陶瓷：90 g

4. 运动行程

± 8°

± 8°

5. 摇摆半径

35 mm（距离台面距离）

55 mm（距离台面距离）

6. 速度范围

默认：0.0005°/s ~ 3°/s；

默认：0.0005°/s ~ 3°/s；

.HV & .UHV 版本：推荐使用 0.3°/s

.HV & .UHV 版本：推荐使用 0.3°/s

7. *大负载

1 kg

1 kg

8. 保持力矩

0.2 N·m

0.2 N·m

9. 驱动力矩

0.07 N·m

0.07 N·m

10. 最小步优（闭环）

2 μrad

2 μrad

11. 双向重复定位精度

± 10 μrad

± 10 μrad

12. 位置传感器类型

光学位置传感器

光学位置传感器

13. 位置传感器分辨率

0.05 μrad

0.03 μrad

14. 线缆 & 接头

默认：屏蔽线缆 D–Sub15；

默认：屏蔽线缆 D–Sub15；

.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)

.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)

15. 控制器规格

MC–Newton.S 系列

MC–Newton.S 系列

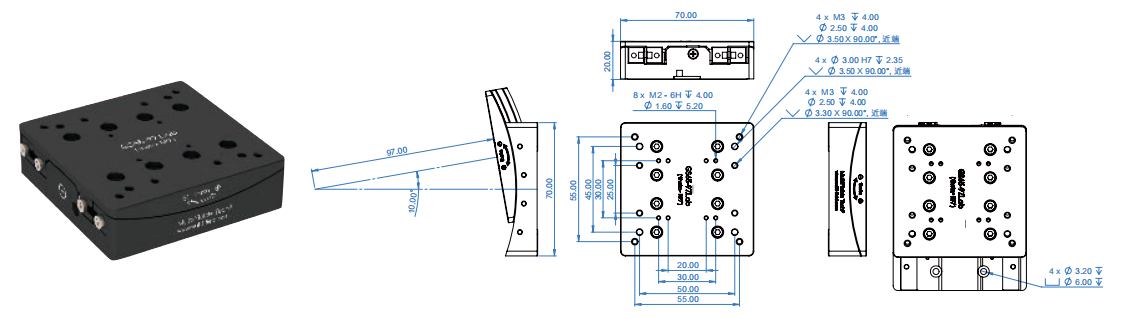

1. 特殊版本

.HV，高真空版本；

.HV，高真空版本；

.UHV，超高真空版本；

.UHV，超高真空版本；

.NM，完*无磁版本

.NM，完*无磁版本

2. 外形尺寸

70 × 70 × 20 mm

70 × 70 × 20 mm

3. 主体材料

标准版 铝合金：310 g；

标准版 铝合金：310 g；

.HV 纯钛，钢：310 g；

.HV 纯钛，钢：310 g；

.UHV 纯钛，钢：430 g；

.UHV 纯钛，钢：430 g；

.NM 纯钛，陶瓷：290 g

.NM 纯钛，陶瓷：290 g

4. 运动行程

± 10°

± 10°

5. 摇摆半径

77 mm（距离台面距离）

97 mm（距离台面距离）

6. 速度范围

默认：0.0005°/s ~ 3°/s；

默认：0.0005°/s ~ 3°/s；

.HV & .UHV 版本：推荐使用 0.3°/s

.HV & .UHV 版本：推荐使用 0.3°/s

7. *大负载

2 kg

2 kg

8. 保持力矩

0.4 N·m

0.4 N·m

9. 驱动力矩

0.15 N·m

0.15 N·m

10. 最小步伐

1 μrad

1 μrad

11. 双向重复定位精度

± 7.5 μrad

± 7.5 μrad

12. 位置传感器类型

光学位置传感器

光学位置传感器

13. 位置传感器分辨率

0.02 μrad

0.02 μrad

14. 线缆 & 接头

默认：屏蔽线缆 D–Sub15；

默认：屏蔽线缆 D–Sub15；

.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)

.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)

15. 控制器规格

MC–Newton.S 系列

MC–Newton.S 系列
